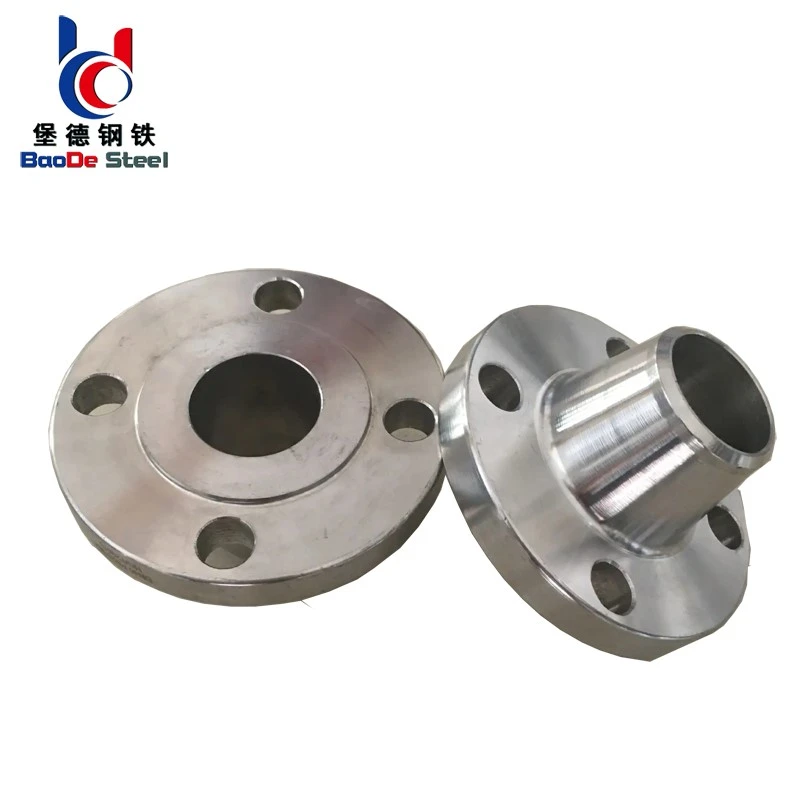

Λεπτομέρειες φλάντζας από κράμα χάλυβα P91 F91
Τα βασικά πρότυπα του κράματος P91 χωρίζονται σε τρία μέρη: πρότυπα υλικού, πρότυπα μεγέθους φλάντζας και αντίστοιχα εγχώρια πρότυπα. Ακολουθεί μια πλήρης λίστα και βασικές παράμετροι:
1, Πρότυπα υλικού (P91/F91)
Το P91 είναι 9Cr-1Mo-V-Nb-N μαρτενσιτικός χάλυβας ανθεκτικός στη θερμότητα, με βαθμό σφυρηλάτησης φλάντζας F91 και εκτέλεση πυρήνα:
ASTM A182/A182M F91 (Αμερικανικό πρότυπο σφυρηλάτηση, κύριο υλικό φλάντζας)
UNS: K90901
Χημική σύνθεση (wt%): C 0,08-0,12; Mn 0,30–0,60; Si Μικρότερο ή ίσο με 0,50; Cr 8,0–9,5; Μο 0,85–1,05; V 0,18–0,25; Nb 0,03–0,07; Ν 0,03-0,07; S/P Μικρότερο ή ίσο με 0,020.
Μηχανικές ιδιότητες: Αντοχή σε εφελκυσμό μεγαλύτερη από ή ίση με 620 MPa. Απόδοση μεγαλύτερη από ή ίση με 415 MPa. Ποσοστό επιμήκυνσης Μεγαλύτερο ή ίσο με 20%. Σκληρότητα 190-248HBW.
Θερμική επεξεργασία: κανονικοποίηση + σκλήρυνση (κανονικοποίηση 1040-1080 μοίρες, σκλήρυνση 730-800 μοίρες).
ASME SA182 F91 (ισοδύναμο με A182, που χρησιμοποιείται συνήθως για δοχεία πίεσης/λέβητες).
Αντίστοιχο υλικό σωλήνα: ASTM A335 P91; Πλακέτα: SA387 Gr91 Cl2.
Εσωτερικά αντίστοιχα: GB/T 10Cr9Mo1VNbN (GB/T 5310, NB/T 47008).
2, Πρότυπο μεγέθους φλάντζας και επιφάνειας σφράγισης RTJ
ASME B16.5 (Πυρήνας, NPS 1/2–24", Κατηγορία 150–2500)
WN: Φλάντζα συγκόλλησης. RTJ: Επιφάνεια σύνδεσης δακτυλίου (μεταλικό δακτυλιοειδές παρέμβυσμα τύπου R/RX/BX).
Ονομασία πίεσης: Κλάση 150/300/600/900/1500/2500 (κατάλληλη για υψηλή θερμοκρασία και υψηλή πίεση).
ASME B16.47 (Large Diameter NPS 26-60 ", A/B Series).
Πρότυπα οικιακής φλάντζας: GB/T 9112-2010 (ισοδύναμο με B16.5), HG/T 20615 (αμερικανικό πρότυπο σύστημα).
3, Κοινοί συνδυασμοί και ετικέτες
Τυπικός συνδυασμός: ASME B16.5+ASTM A182 F91+RTJ.
Παράδειγμα σήμανσης φλάντζας: WN 12 "Class 1500 RTJ A182 F91.
4, Βασικές εφαρμογές και θερμοκρασία
Εφαρμοζόμενη θερμοκρασία: Μικρότερη ή ίση με 620 μοίρες (για θερμική ενέργεια κύριο ατμό, εξοπλισμό υδρογόνωσης, αγωγούς υψηλής θερμοκρασίας και υψηλής πίεσης).
Απαγορεύεται: Συνθήκες ερπυσμού χωρίς υψηλή θερμοκρασία (υψηλό κόστος), αναμεμειγμένο με ανθρακούχο χάλυβα/συνηθισμένο ανοξείδωτο χάλυβα.
5, Συμπληρωματικά πρότυπα (μη-μη καταστροφική δοκιμή/συγκόλληση)
Δοκιμή: ASME SA-388 (σφυρηλάτηση UT), ASTM A609 (MT/PT).
Συγκόλληση: NB/T 47014 (αξιολόγηση συγκόλλησης), DL/T 695 (εξαρτήματα σωληνώσεων ηλεκτροπαραγωγικού σταθμού).
